热泵精馏系统概述
一、精馏过程基本原理
精馏过程是一种利用混合液中各组分相对挥发度不同，也就是在相同温度下各组分蒸气压存在差异这一特性，实现组分分离的传质过程。在该过程中，液相中的轻组分能够转移到气相中，而气相中的重组分则会转移到液相中，从而达到分离混合物的目的。
二、热泵精馏系统组成

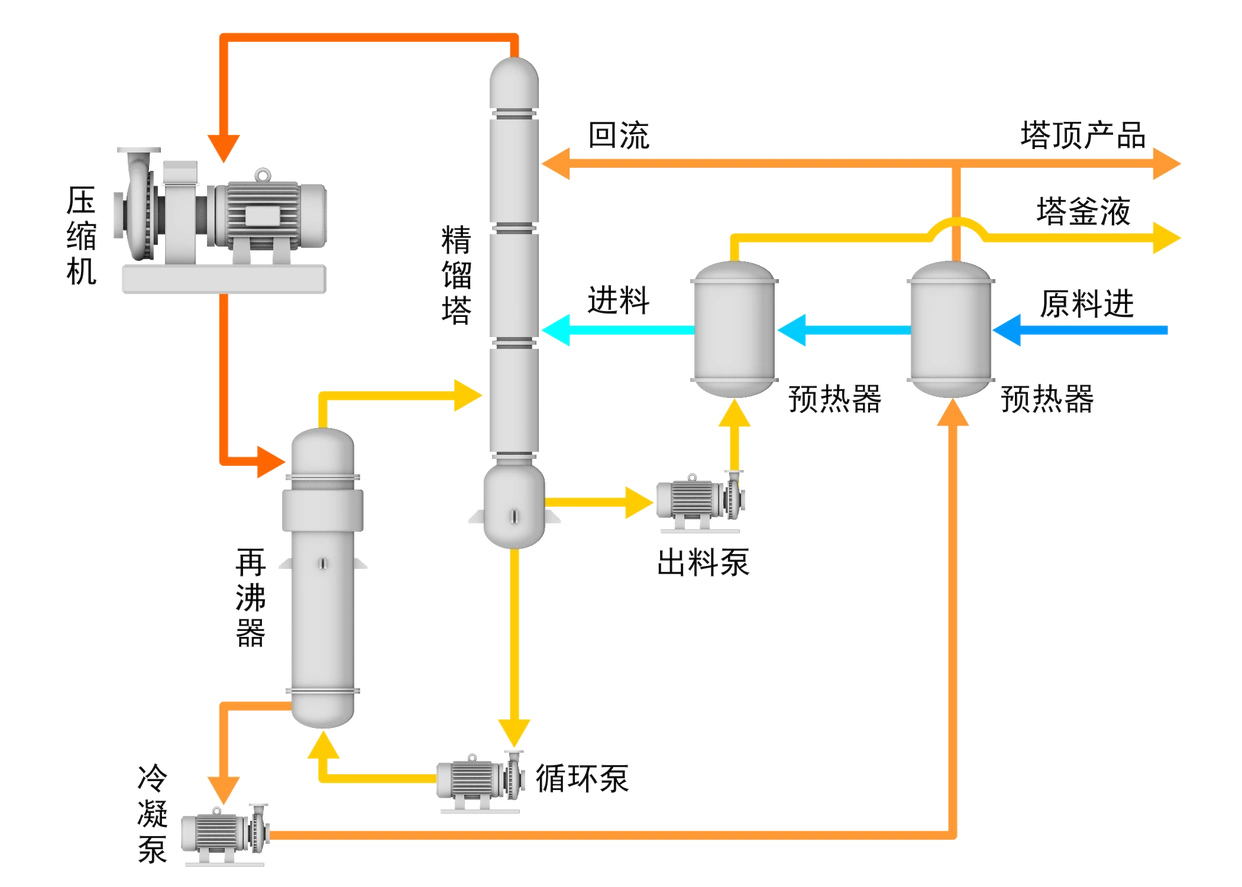

热泵精馏系统由多种设备和部件构成，主要包括精馏塔、再沸器、热泵压缩机、回流罐、成品罐以及泵、阀门、仪表等。这些设备相互配合，共同完成精馏分离的任务。
三、精馏塔分类
（一）板式塔
从结构上分类，精馏塔可分为板式塔和填料塔两大类。其中，板式塔根据结构的不同，又可细分为泡罩塔、浮阀塔、筛板塔、穿流板塔、浮喷塔和浮舌塔等多种类型。
（二）填料塔
填料塔是另一类重要的传质设备，它具有结构简单、易用耐腐蚀材料制作、阻力小等主要特点，一般适用于直径较小的精馏塔。
四、精馏操作方式
在实际生产过程中，精馏操作主要分为间歇精馏和连续精馏两种。在石油化工厂的大型生产过程中，主要采用的是连续精馏方式。由于精馏塔是三传一反典型单元操作中能耗更高的系统装置，所以精馏系统的节能控制是一项十分重要的任务。
五、热泵精馏的基本平衡关系
（一）物料平衡关系
一套精馏系统的进出料需要保持平衡，具体来说，总物料量以及任一组分的量都应符合物料平衡关系。这是保证精馏过程稳定进行的基础。
（二）能量平衡关系
在建立能量平衡关系时，首先要明确分离度的概念。分离度越大，意味着精馏系统的分离效果越好。但影响分离度的因素众多，如平均相对挥发度、理论塔板数、塔板效率、进料组分、进料板位置以及塔内上升蒸汽量和进料量的比值等。而塔内上升蒸汽量是由再沸器提供的热量来提升的，因此，塔的分离效果提高的同时，能耗也会相应增加。
六、热泵精馏系统的控制要求
热泵精馏系统的控制目标是在保证产品质量合格的前提下，使塔的总收益更大化，同时让总成本尽可能最小。针对热泵精馏系统，需要从以下四个方面设置控制系统：
（一）产品质量指标控制
塔顶或者塔底产品之一应达到规定的分离纯度，另一端产品成分也需维持在规定范围内，以确保产品质量符合要求。
（二）物料平衡控制
塔顶、塔底的平均采出量应等于平均进料量，且这两个采出量的变动要比较和缓，这样才能维持塔的正常平稳操作以及与上下工序的协调工作。因此，必须对回流罐和塔釜液位进行控制，使其处于规定的上、下限之间。
（三）能量平衡控制
要保证热泵精馏系统中的热量输入和输出维持平衡，使塔的操作压力保持稳定。热泵精馏系统的主要能源来自外界蒸汽和热泵压缩机的电能转化，所以维持能量平衡的关键控制是让热泵压缩机连续稳定地运行，避免因热泵压缩机喘震等因素产生不良影响。
（四）约束条件控制
为保证精馏塔正常且安全地运行，必须将某些操作参数限制在约束条件之内。常用的精馏塔限制条件有液泛限、漏液限、压力限和临界温差限等。
液泛限：也称气相速度限，当塔内气相上升速度过高时，雾沫夹带会变得严重，进而导致液相从下面塔板倒流到上面塔板，产生液泛现象，破坏正常的精馏操作。
漏液限：也称最小气相上升速度限，当气相上升速度小于某一数值时，会产生塔板漏液，板效率也会随之下降。为防止液泛和漏液，可通过监测塔内压降或压差来掌握气相速度，一般将气相上升速度控制在液泛附近且略小于液泛点较为适宜。
压力限：指的是精馏塔的操作压力限制，通常是更大操作压力限。塔的操作压力不能过大，否则会影响精馏塔内的汽液平衡，严重超过限值时，甚至会威胁到安全生产。
临界温差限：主要指再沸器两侧的温差限度，当这一温差高于临界温差时，给热系数会急剧下降，传热量也会随之减少，导致无法正常满足精馏塔的传热需求。
七、热泵精馏的干扰因素分析
热泵精馏过程是一个整体系统，除精馏塔外，还包括再沸器、热泵压缩机和回流罐等设备。在生产过程中，多种因素会带来干扰，影响精馏塔的稳定操作。这些干扰因素有的可控，有的不可控。
（一）塔压波动的影响
精馏塔需在一定压力下操作，因为塔内的汽液平衡关系与塔压密切相关。塔压波动会破坏各层塔板的汽液平衡，影响精馏塔的分离纯度。同时，一般选择温度作为控制产品质量的间接指标，但温度与产品组分的一一对应关系会随压力变化，只有在压力一定时，温度与产品组分才能保持所需的对应关系，即压力不变的情况下，才能通过温度控制产品质量的组分。
（二）进料量波动的影响
在塔压、再沸器加热量和塔顶回流量保持恒定的前提下，进料量波动主要有以下三种情况：
全部液相进料：液相进料首先影响提馏段。进料量增加会使整个塔的温度下降，导致塔顶和塔底产品中的轻组分含量增加；反之则相反。在这种情况下，若要克服进料波动的影响，选用提馏段温度控制较好，操作变量一般选择再沸器的加热量。
全部气相进料：气相进料首先影响精馏段。进料增加会使整个塔温度上升，导致塔顶和塔底中重组分含量增加，反之则减少。
气液两相混合进料：当气液混合进料时，进料量增加会使精馏段温度上升而提馏段温度下降，进而使塔顶产品中重组分含量增加而塔底产品中轻组分含量增加；反之则减少。
（三）进料组分波动的影响
进料中轻组分增加会使整个精馏塔的温度下降，塔顶和塔底产品中轻组分含量都会增加；当进料中重组分增加时，情况则相反。进料组分的变化往往不可控制，但通常变化较为缓慢。
（四）进料温度波动的影响
进料温度下降会使塔底的轻组分含量增加，若要将塔底的轻组分赶向塔顶，就需要增加再沸器的加热量。
（五）压缩机喘震的影响
在热泵精馏系统中，热泵压缩机会因进出口气体的参数变化而产生喘震。为保护热泵压缩机的机械性能，需要采取必要的防喘震措施，通常通过开启防喘阀来实现。但这会影响热泵压缩机进入再沸器的热量，若再沸器不能及时补充恒定的热量，会导致再沸器热量减少，塔釜温度降低，进而影响整个精馏塔的稳定运行。
